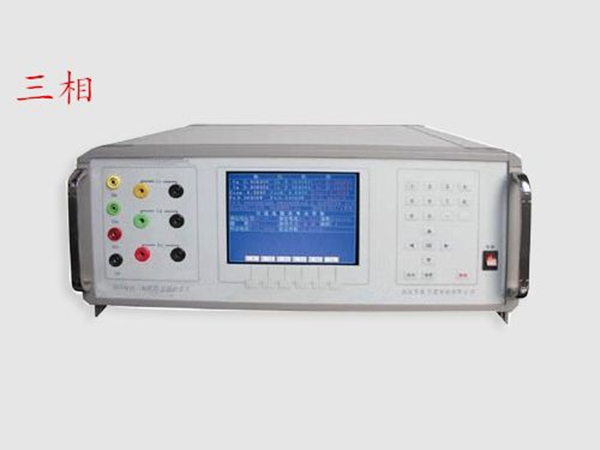

DO3001E三相电能表校验装置

do3001e三相电能表校验装置


1.概述

本装置是按照国家标准GB/T11150-2001《电能表检定装置》和国家检定规程JJG307-2006《机电交流电能表》的要求而设计的三相0.05级表源一体化装置。用于三相电能表、包括多功能电能表的检定。

装置中表的核心技术是由数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分也是用DSP和16位高速数模转换器组成的可程控的三相正弦波、畸变波信号源。

显示器采用6.5英寸TFT彩色液晶屏,图表字符显示清晰亮丽。

2.功能及特点

2.1.可同时自动检验3只单、三相电能表,表的大电流可达40A,能自动找黑标记。

2.2.同时检验的3只表,可有不同的电能表常数。

2.3.可输出含有2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。

2.4.在测量电压、电流、有功功率时 ,其准确度为0.05级。由于装置内还设有高于60kHz工作频率的

数字/频率转换器(DFC)和可程控切换的多个电流量程,所以在测量电能时的准确度也能保证为0.05

级。

2.5.设有USB接口。通过上位机软件,由PC控制本装置可进行自动检验,并对结果进行处理和管理。

2.6.装置内有通用的三相三线/四线有功、无功电能表的自动检验程序,还可按用户选定的负荷点自动检验。

2.7.设有大容量的非易失性存贮器,可存贮500块被检表的检测原始数据,以供查阅和上传。

3.技术指标

3.1工频交流输出

   •电压量程 57.7V、100V、220V、380V,

   每相较大输出容量 25VA;

   •电流量程 0.1、1、5、10、20、40A,

   每相较大输出容量 40VA;

   •电压、电流调节范围 0~120%(40A量程除外)

   •调节细度 5×10 ;

   •电压、电流及功率输出稳定度 ≤0.01%/60s

        (峰-峰值);

   •电压、电流波形失真度 ≤0.3%;

   •频率范围 45~65Hz,调节细度 0.001Hz;

   •相位范围 0~359.99°,调节细度 0.01°;

   •谐 波 2~31次, 幅 度 0~20%,

   •相位细度 0.01°•N(N为谐波次数)。

3.2准确度

   •电压、电流、有功功率及电能 0.05%;

   •无功功率、无功电能          0.1%;

   •频率(45~65Hz) 0.01Hz;

   •电流对同名相电压的相位 0.05°。

3.3工作电源

   •单相 220V±10%,50Hz±5%。

3.4使用环境

   •温度 20℃±10℃,相对湿度 ≤85%RH。

3.5体积重量

   •460×460×175mm ,约20kg。
