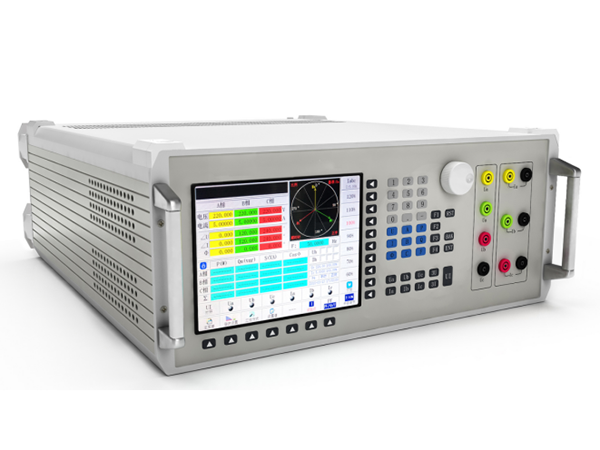

HQ3060A三相交流标准源

hq3060a三相交流标准源


1、概述

HQ3060A三相交流标准源(以下简称功率源)可以产生幅度可调、相位可调、频率可调、功率三相标准工频电压、电流信号。

主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定,以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定, 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定;无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

本电源产品应用高精度采样技术,并结合新数字信号处理方法等技术设计而成。技术先进,性能优良,体积小,重量轻,携带方便,既可用于实验室,也可以现场使用。

2 、主要功能和特点

2.1、可输出高稳定度、高准确度的三相工频电压、电流、相位、频率、功率、功率因数信号。

2.2、可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。

2.3、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置,任意调节。

2.4、丰富的电压、电流、相位、功率因数试验点设计,使得操作更加便捷。

2.5、高达32项电参数测量,大屏幕彩色液晶直观显示,更有精美向量图相配,令使用体验几近。

2.6、具有三路电能脉冲输入输出接口,同时校验三块单(三)相电能表误差,可作为电能表检定装置使用。

2.7、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

2.8、具有电容负载驱动能力,可满足各种性质负载要求。

2.9、仪器配备触摸屏、面板按键、调节旋钮,多种操作方式,适合不同操作习惯。

2.10、仪器配备RS485接口和RS232接口,可以通过上位机进行整机操作,通讯协议完全开放,方便用户进行二次开发。

2.11、仪器配备外控开关接口,可外接脚踏开关控制信号的启停,特别适合生产部门使用。

2.12、采用软件和硬件双重闭环技术,确保输出的标准信号超乎想象。

2.13、采用成熟的功放技术、科学的装配工艺,可靠性、稳定性大大提高。

2.14、当电压短路、电流开路或接线错误时,可自动停止输出并伴有报警窗及声音提示。完善的故障保护功能,让用户尽可放心大胆使用。

3、 主要技术指标

3.1、交流电压输出

量程RG:600V、220V、100V、57.7V

调节范围:(0~120)%RG    调节细度:0.01%RG

准确度:0.05%RG             稳定度:≤0.02%/3分钟

输出功率:每相20VA         满负载调整率:0.02%RG

失真度:≤0.1%(非容性负载)

3.2、交流电流输出

量程RG:20A、5A、1A、0.2A

调节范围: (0~120)%RG     调节细度: 0.01%RG

准确度:0.05% RG          稳定度:≤0.02%/3分钟

输出功率:每相20VA       满负载调整率:0.02%RG

失真度:≤0.1%(非容性负载)

3.3、相位

调节范围: 0°~359.999°   调节细度:0.001°

准确度:0.02°

3.4、频率

调节范围:40Hz~70Hz;    调节细度:0.0001Hz

准确度:0.001Hz

3.5、有功功率

准确度:0.05%RG

稳定度:≤0.05%/3分钟

3.6、功率因数

调节范围:-1.0~0~+1.0        调节细度:0.0001

准确度:0.001

3.7、谐波输出

    谐波次数:2-51次           谐波含有率设置范围:0~40%

    谐波含有率设置准确度:设置值±0.1%

3.8、环境条件

工作环境温度: 0℃~40℃

相对湿度: ≤85%

工作电源: AC220V±15%,功耗400VA

3.9、外观尺寸及重量

外观尺寸:449mm×455mm×177mm

重量: 18Kg
